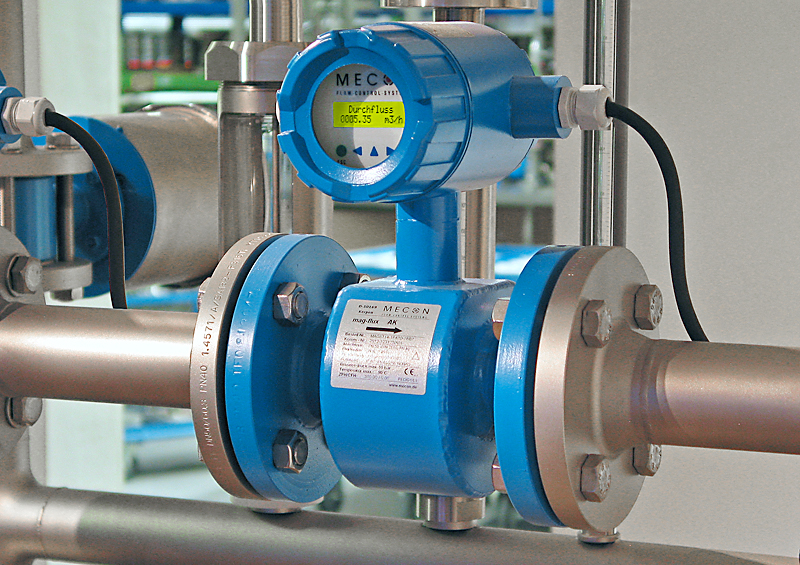

Magnetisch-induktive

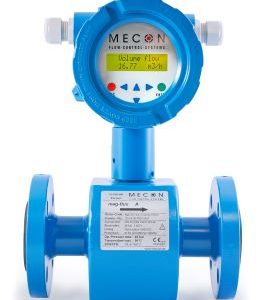

Mag Flux A – Wasser- und Abwasseranwendungen

Präzision, die Vertrauen schafft – entwickelt für Wasser-, Abwasser- und Meerwasseranwendungen mit höchster Zuverlässigkeit, langer Lebensdauer und stabiler Leistung auch unter rauen Umweltbedingungen.

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Gleichfeld (DC)

Genauigkeit

Messfehler: ± 0,5 % vom Messwert
optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ± 0,15 % vom Messwert

Prozessanschlüsse

DIN 2501: DN 15 … DN 2000
ANSI B16.5: ½″ … 24″
AWWA: 4″ … 80″
Tabelle: DN 15 … DN 2000

Betriebsbedingungen

Mindestleitfähigkeit: 20 µS/cm (optional 3 µS/cm)
Minimale Strömungsgeschwindigkeit: 0,25 m/s (0,82 ft/s)
Maximale Strömungsgeschwindigkeit: 10 m/s (32,8 ft/s)

Betriebstemperaturbereich

Weichgummiauskleidung: 0 … +90 °C (32 … 194 °F)
Hartgummiauskleidung: 0 … +90 °C (32 … 194 °F)
PTFE-Auskleidung: −20 … +130°C (−4 … +356 °F)

Materialien

Messrohr: Edelstahl
Auskleidung: Hartgummi, PTFE
Elektroden:Edelstahl 316, Hastelloy

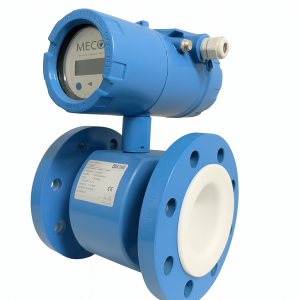

Mag Flux A – für korrosive Medien

Für korrosive Flüssigkeiten und aggressive Chemikalien entwickelt – bietet maximale Beständigkeit gegen Korrosion, kompromisslose Präzision und eine außergewöhnlich lange Lebensdauer selbst unter extremen Prozessbedingungen

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Gleichfeld (DC)

Genauigkeit

Messfehler: ± 0,5 % vom Messwert
optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ± 0,15 % vom Messwert

Prozessanschlüsse

DIN 2501: DN 15 … DN 2000
ANSI B16.5: ½″ … 24″
AWWA: 4″ … 80″
Tabelle: DN 15 … DN 2000

Betriebsbedingungen

Mindestleitfähigkeit: 20 µS/cm (optional 3 µS/cm)
Minimale Strömungsgeschwindigkeit: 0,25 m/s (0,82 ft/s)
Maximale Strömungsgeschwindigkeit: 10 m/s (32,8 ft/s)

Betriebstemperaturbereich

PTFE-Auskleidung: −20 … +130°C (−4 … +356 °F)

Materialien

Messrohr: Edelstahl
Auskleidung: PTFE
Elektroden:Hastelloy C-276, Titan, Tantal, Platin, Monel

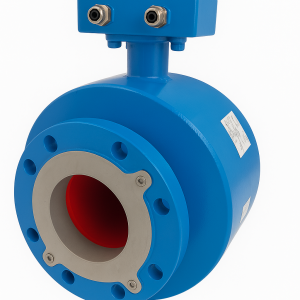

Mag Flux A – für Slurry-Anwendungen

Entwickelt für Prozesse mit Slurrys, Pulpen und Flüssigkeiten mit Feststoffanteilen – präzise und zuverlässig auch bei abrasiven oder leitfähigkeitskritischen Medien. Ideal für Anwendungen in Bergbau-, Chemie-, Stahl-, Papier- und Wasseraufbereitungsanlagen (≥1 µS/cm)

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Wechselfeld (AC) für zuverlässige Messungen bei hochkonzentrierten Schlämmen und Feststoffmedien.

Genauigkeit

Messfehler: ± 0,5 % vom Messwert
optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ± 0,15 % vom Messwert

Prozessanschlüsse

DIN 2501: DN 15 … DN 2000
ANSI B16.5: ½″ … 24″
AWWA: 4″ … 80″
Tabelle: DN 15 … DN 2000

Betriebsbedingungen

Mindestleitfähigkeit: ≥ 1 µS/cm (optional bis 0,1 µS/cm)
Minimale Strömungsgeschwindigkeit: 0,25 m/s (0,82 ft/s)
Maximale Strömungsgeschwindigkeit: 10 m/s (32,8 ft/s)

Betriebstemperaturbereich

Weichgummiauskleidung (hochabriebfest, Linatex®): 0 … +80 °C

Materialien

Messrohr: Edelstahl
Auskleidung: Hochabriebfester Weichgummi (Linatex)
Elektroden: delstahl 316L, Hastelloy, Titan, Wolframkarbid

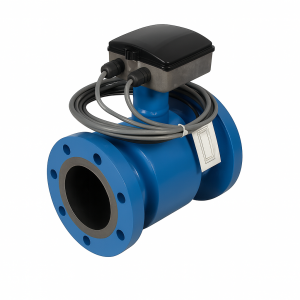

Mag Flux SE – Kompakter Durchflussmesser für Automatisierungssysteme (Modbus RTU / Stromausgang)

Kompakt, intelligent und effizient – mit Modbus-Kommunikation und Total-Flow-Ausgang für präzise Datenerfassung in modernen Automatisierungs- und Wassertransferstationen, mit nahtloser Integration und zuverlässiger Durchflussüberwachung

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Gleichfeld (DC)

Genauigkeit

Messfehler: ±0,5 % vom Messwert

optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ±0,15 % vom Messwert

Prozessanschlüsse

DIN 2501: DN 15 … DN 1000
ANSI B16.5: ½″ … 40″
AWWA: 4″ … 40″
Tabelle: DN 15 … DN 1000

Betriebsbedingungen

Mindestleitfähigkeit: > 20 µS/cm
Minimale Strömungsgeschwindigkeit: 0,25 m/s (0,82 ft/s)
Maximale Strömungsgeschwindigkeit: 10 m/s (32,8 ft/s

Betriebstemperaturbereich

Weichgummiauskleidung: 0 … +90 °C (32 … 194 °F)
Hartgummiauskleidung: 0 … +90 °C (32 … 194 °F)
PTFE-Auskleidung: −20 … +130 °C (−4 … 266 °F)

Materialien

Messrohr: Edelstahl
Auskleidung: Weichgummi, Hartgummi, PTFE
Elektroden: Edelstahl 316L, Hastelloy, Titan, Tantal, Platin

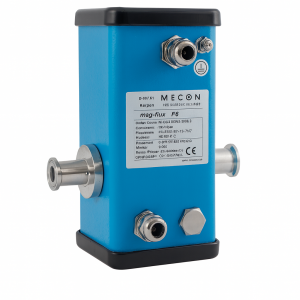

Mag Flux F5 – Hochpräziser Durchflussmesser für Kleinmengen

Maximale Präzision bei extrem kleinen Durchflüssen – entwickelt für korrosive und abrasive Flüssigkeiten, ideal für hochpräzise Dosier- und Batching-Systeme

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Gleich- und Wechselfeld (DC/AC) für hochpräzise Kleinstmengenmessung

Genauigkeit

Messfehler: ± 0,5 % vom Messwert
optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ± 0,15 % vom Messwert

Prozessanschlüsse

Anschlüsse: Flansch- und Gewindeanschluss
Flanschmaterial: Edelstahl, PVDF
Rohrdurchmesser: 2 mm / 4 mm / 8 mm / 12 mm

Betriebsbedingungen

Mindestleitfähigkeit: ≥ 10 µS/cm (DC) / ≥ 0,1 µS/cm (AC)
Durchflussbereich: 3 … 4000 l/h
Optimiert für Mikro- und Dosieranwendungen

Betriebstemperaturbereich

Betriebstemperaturbereich: −20 … +150 °C

Materialien

Messrohr: Edelstahl
Auskleidung: Zirkonoxid
Elektroden: Platin 99,9 %, gesintert

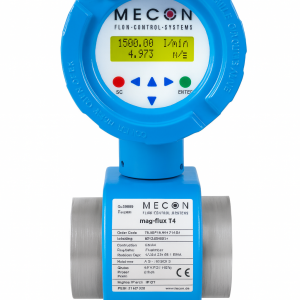

Mag Flux T4 – Intelligenter Durchflussmesser für Brand- und Prozessanwendungen (VdS-zugelassen)

Präzision und Sicherheit in einem System – entwickelt für anspruchsvolle Wasser- und Sprinkleranwendungen. Ausgestattet mit 4-20 mA-Ausgang und Modbus-Schnittstelle für exakte Durchflussüberwachung, Total-Flow-Erfassung und einfache Einbindung in zentrale Automatisierungsnetzwerke

Overview

Messprinzip

Magnetisch-induktives Messverfahren mit gepulstem Gleichfeld (DC)

Genauigkeit

Messfehler: ± 0,5 % vom Messwert
optional ± 0,2 % vom Messwert
Wiederholgenauigkeit: ± 0,15 % vom Messwert

Prozessanschlüsse

Flansch- und Kupplungsanschluss

DIN 2501: DN 15 … DN 300
ANSI B16.5: ½″ … 12″

Coupling: 2″ … 12″

Thread: G½”… G 2″

Betriebsbedingungen

Mindestleitfähigkeit: ≥ 20 µS/cm
Minimale Strömungsgeschwindigkeit: 0,25 m/s
Maximale Strömungsgeschwindigkeit: 10 m/s

Betriebstemperaturbereich

Hartgummiauskleidung: 0 … +90 °C (32 … 194 °F)
PTFE-Auskleidung: −20 … +130°C (−4 … +356 °F)

Materialien

Messrohr: Edelstahl
Auskleidung: Hartgummi, PTFE
Elektroden:Edelstahl 316, Hastelloy

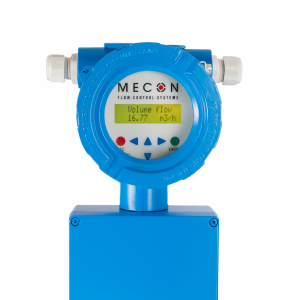

Mag Flux M1 – Smart-Durchflusstransmitter (HART-Kommunikation)

räzise vernetzter Durchfluss-Transmitter – mit HART®-Kommunikation für die nahtlose Einbindung in moderne Prozessautomations- und Leitsysteme. Gewährleistet eine zuverlässige Datenübertragung und langfristig stabile Messleistung

Overview

Ausgänge & Kommunikation

Analogausgang: 0/4–20 mA (umschaltbar)

HART®-Kommunikation

Digitale Ausgänge: Impuls, Frequenz, Status, Grenzwert (konfigurierbar)

Spannungsversorgung

AC: 230 V ±10 % / 115 V ±10 %, 50/60 Hz

DC: 24 V ±15 %

Leistungsaufnahme: ca. 10 VA

Montage & Systemaufbau

Ausführung: Kompakt- oder Remote-Version

Maximale Kabellänge (Remote): bis zu 200 m (abhängig von der Medienleitfähigkeit)

Kompatibel mit MECON mag-flux Sensoren (A, S, F5)

Gehäuse & Schutzart

Schutzart: IP67 / NEMA 4X

Gehäuse: Aluminium-Druckguss, lackiert

Gewicht: ca. 2,4 kg

Umgebungs- & Betriebsbedingungen

Umgebungstemperatur: –20 °C bis +60 °C

Bedieneinheit (optional): 0 °C bis +50 °C

Lagertemperatur: –25 °C bis +80 °C
