Schwebekörper (Rotameter)

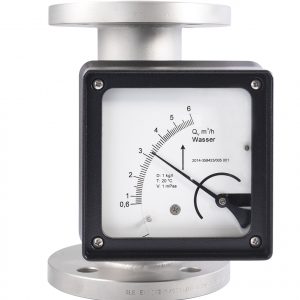

RE250

Der RE 250 ist ein leistungsstarker Ganzmetall-Schwebekörper-Durchflussmesser für Flüssigkeiten, Gase und Dämpfe in anspruchsvollen Industrieprozessen. Er eignet sich besonders für den Einsatz in der Bergbau-, Stahl-, Nichteisenmetall-, Öl-, Gas- und Petrochemieindustrie sowie für Outdoor-Installationen. Dank seiner extrem robusten Bauweise arbeitet er zuverlässig bei Drücken bis 400 bar und Temperaturen bis +350 °C. Optional verfügbare Ausgangssignale ermöglichen die einfache Anbindung an moderne Steuerungs- und Überwachungssysteme

Overview

Messprinzip

Schwebekörper-Messprinzip nach dem variablen Querschnitt

Prozessanschlüsse

Flanschanschluss (DIN EN 1092-1): DN 15 … DN 150
Flanschanschluss (ANSI B16.5): ½” … 6″
Gewindeanschluss (DIN / NPT): ½” … 2

Betriebsbedingungen

Bis max. 400 bar

–40 °C bis +350 °C (abhängig von Ausführung und Materialien)

Materialien

Messrohr: Edelstahl, Hastelloy
Schwebekörper: Edelstahl, Hastelloy
Auskleidung: PTFE (optional)

Messgenauigkeit

Standard: VDI / VDE 3513, Blatt 2

Flüssigkeiten: Klasse G 1.6

Gase: Klasse G 2.5

Wiederholgenauigkeit: ±0,5 % vom URV

Ausgangssignale

Lokale Anzeige
4–20 mA mit HART-Protokoll
PROFIBUS PA Schnittstelle (optional)
Induktive Kontakte (NAMUR)
Impulsausgang (optional)

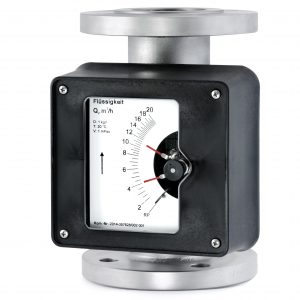

RE251

Der RE 251 ist ein robuster Metallrohr-Rotameter für präzise Durchflussmessung in industriellen Anlagen. Er eignet sich für den Einsatz in schweren Industrieumgebungen und bei Outdoor-Bedingungen sowie für verschiedenste Prozessanwendungen. Durch seine hohe Zuverlässigkeit und optionale Signalausgänge lässt er sich problemlos in Automatisierungs- und Leitsysteme integrieren.

Overview

Messprinzip

Schwebekörper-Messprinzip
Messung nach dem variablen Querschnitt
Vertikale Durchflussmessung von unten nach oben

Prozessanschlüsse

Flanschanschluss nach DIN EN 1092-1
Flanschanschluss nach ANSI B16.5
Nennweiten: DN 15 … DN 100 (½” … 4″)
Gewindeanschluss G und NPT: ½” … 2

Betriebsbedingungen

Max. Betriebsdruck: bis PN 160
Optional: bis 400 bar
Temperaturbereich: –40 °C bis +120 °C
Mit Temperaturabschirmung: bis +200 °C

Materialien

Messrohr: Edelstahl
Flansch: Edelstahl
Führung: Edelstahl
Schwebekörper: Edelstahl
Gehäuse: Aluminium
Abdeckung: Vestamid

Messgenauigkeit

Nach VDI / VDE 3513
Flüssigkeiten: Klasse G 1.6
Gase: Klasse G 2.0
Wiederholgenauigkeit: ±0,5 % vom Messbereichsendwert

Optionen / Ausgangssignale

Magnetischer Federkontakt
Einzelschalter oder Doppelschalter
Anschluss über DIN 43650
Kundenspezifische Ausführungen möglich

Tubux M30

Der TUBUX M30 ist ein universeller Schwebekörper-Durchflussmesser für klare Flüssigkeiten und Gase in industriellen Rohrleitungen. Er ermöglicht eine direkte visuelle Kontrolle des Mediums und eignet sich auch für korrosive Flüssigkeiten. Das widerstandsfähige Gehäuse und der geschützte Glasmesskegel gewährleisten eine lange Lebensdauer selbst unter rauen Betriebsbedingungen. Optional mit Kontakten zur Durchflussüberwachung.

Overview

Messprinzip

Schwebekörper-Messprinzip
Messung nach dem variablen Querschnitt
Vertikale Durchflussmessung nach oben

Prozessanschlüsse

Gewindeanschluss: G ¼ … G 2 / NPT ¼” … 2″
Flanschanschluss (EN 1092-1): DN 10 … DN 80
Flanschanschluss (ANSI B16.5): ½” … 3″
Schlauchanschluss: LW 10 … LW 50 mm

Betriebsbedingungen

Max. Betriebsdruck: bis 10 bar (abhängig von Baugröße)
Temperaturbereich Messrohr: –10 °C bis +150 °C
Umgebungstemperatur: –20 °C bis +80 °C

Materialien

Messrohr: Borosilikatglas
Anschlüsse: Edelstahl, PVDF, PVC
Schwebekörper: Edelstahl, Aluminium, PVDF
Dichtungen: FKM (Viton®), EPDM, FFKM

Messgenauigkeit

Flüssigkeiten: Klasse G 1.6 nach VDI / VDE 3513
Gase: Klasse G 2.5 nach VDI / VDE 3513

Optionen / Ausgangssignale

Grenzschalter K17 (magnetisch)
Reed-Kontakt K33
Induktiver Kontakt K33i (NAMUR)
Sonderausführungen und Kalibrierzertifikat optiona

Trogflux

Der Trogflux mit Kunststoff-Messkonus ist eine wirtschaftliche Lösung für die Durchflussmessung in industriellen Prozessen mit sauren, chemischen und stark korrosiven Medien. Er ermöglicht eine direkte Sicht auf den Durchflussweg und eignet sich besonders für Wasser- und Chemieanwendungen bis 10 bar. Die einfache Bauweise sorgt für geringe Wartungskosten und hohe Betriebssicherheit.

Overview

Messprinzip

Schwebekörper-Messprinzip
Messung nach dem variablen Querschnitt
Vertikale Durchflussmessung von unten nach oben

Prozessanschlüsse

Klebemuffe (PVC): 20 mm, 32 mm, 63 mm
Innengewinde (DIN ISO 228 / NPT): G ½ … G 2 / ½” … 2″
Verschraubung: PVC, Gusseisen, Edelstah

Betriebsbedingungen

Max. Betriebsdruck: bis 10 bar
Temperaturbereich (Trogamid): bis +60 °C (Wasser bis +50 °C)
Temperaturbereich (Polysulfon): bis +90 °C

Materialien

Messrohr: Kunststoff
Messkonus: Trogamid, Polysulfon
Schwebekörper: Edelstahl, Aluminium, PVC, PVDF
Dichtungen: NBR, FKM, EPDM

Messgenauigkeit

Flüssigkeiten: Klasse G 2.5 (VDI / VDE 3513)
Gase: Klasse G 2.5 (VDI / VDE 3513)
qG = 50

Optionen / Ausgangssignale

Bistabiler Reed-Kontakt K18 (NAMUR-ähnlich)
Einzel- oder Doppelschalter
Anschluss nach DIN EN 175301-803 (DIN 43650)
Kundenspezifische Ausführungen möglich

Trogflux Kurzbauform

Der Trogflux in Kurzbauform wurde speziell für Anwendungen mit begrenztem Einbauraum entwickelt. Dank seiner kompakten Bauweise lässt er sich problemlos in bestehende Anlagen integrieren. Optional mit Schaltkontakten für zusätzliche Überwachungsfunktionen.

Overview

Messprinzip

Schwebekörper-Messprinzip
Messung nach dem variablen Querschnitt
Vertikale Durchflussmessung von unten nach oben

Prozessanschlüsse / Nennweiten

Klebemuffe aus PVC
Innengewinde nach DIN ISO 228
Innengewinde nach NPT ANSI B1.20.1
Anschlussgrößen: G ¼ … G 1 / NPT ¼” … 1

Betriebsbedingungen

Max. Betriebsdruck: bis 10 bar
Temperaturbereich: –10 °C bis +60 °C
Für Wasser: bis +50 °C

Materialien

Messkonus: Polyamid (Trogamid)
Anschlussteile: PVC, Gusseisen, Stahl, Edelstahl (1.4571 / 1.4404)
Schwebekörper: Edelstahl, PVC, Aluminium, PVDF
Dichtungen: NBR, FKM (Viton®), EPDM

Messgenauigkeit

Flüssigkeiten: Klasse 4 nach VDI / VDE 3513
Gase: Klasse 4 nach VDI / VDE 3513

Optionen / Ausgangssignale

Bistabiler Reed-Kontakt K18
Version A und B verfügbar
Einzel- oder Doppelschalter
Elektrischer Anschluss nach DIN EN 175301-803 (DIN 43650

Minix

Der MINIX ist ein kompakter Mini-Rotameter zur präzisen Messung kleiner Durchflussmengen von Flüssigkeiten und Gasen. Er eignet sich besonders für Schalttafeleinbau, Analysegeräte und Dosiersysteme. Das integrierte Regelventil ermöglicht eine exakte Durchflussregulierung bei minimalem Platzbedarf.

Overview

Messprinzip

Schwebekörper-Messprinzip
Messung nach dem variablen Querschnitt
Direkte Anzeige auf dem Glasmessrohr

Prozessanschlüsse / Nennweiten

Gewindeanschluss DIN / NPT: ¼” oder ½”
Schlauchanschluss nach DIN 3254

Betriebsbedingungen

Max. Betriebsdruck: bis 10 bar
Temperaturbereich: –10 °C bis +70 °C

Materialien

Messrohr: Borosilikatglas
Anschluss: Edelstahl 1.4571 / 316Ti
Schwebekörper: Aluminium, Edelstahl 1.4571 / 316Ti
Dichtungen: FKM

Messgenauigkeit

Genauigkeitsklasse 2.5 nach VDI / VDE 3513

Optionen / Durchflussregelung

Integriertes Nadelventil zur manuellen Durchflussregulierung
Keine elektrischen Kontakte verfügbar
