Gardex

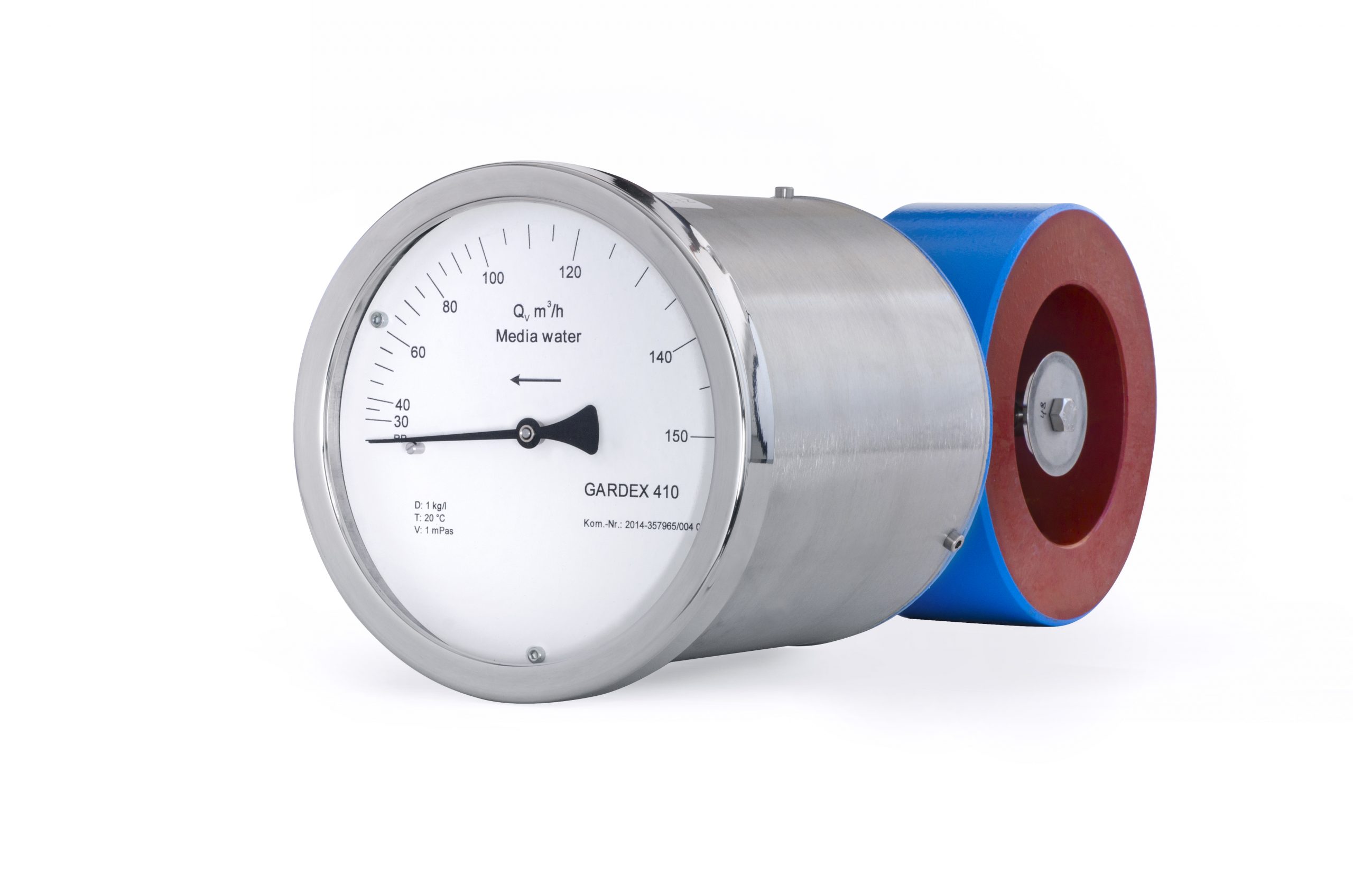

Der Gardex-Stauscheiben-Durchflussmesser ist ein robustes und zuverlässiges Industrieinstrument zur Messung und Überwachung von Flüssigkeits- und Gasdurchflüssen. Das Gerät arbeitet nach dem Ablenkprinzip der Stauscheibe und zeigt den Durchflusswert lokal an. Bei Bedarf steht zudem ein Signalausgang zur Verfügung.

Die stabile Sandwich-Bauweise ermöglicht eine einfache Montage zwischen den Rohrleitungsflanschen und gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Prozessbedingungen.

Technische Übersicht

Messprinzip

Messprinzip: Stauscheiben- / Baffle-Plate-Messverfahren

Funktionsweise: Durch Ablenkung der Stauscheibe und mechanische Kraftübertragung

Anzeige: Mechanische Skalenanzeige mit Dämpfung

Genauigkeit & Leistung

Messgenauigkeit: ±2 % vom Endwert

Dynamikbereich: 1 : 5

Wiederholgenauigkeit: Hoch durch mechanische Dämpfung

Messbereiche: Für Flüssigkeiten und Gase (siehe Tabelle)

Prozessanschlüsse

Nennweiten: DN 25 bis DN 400 (1″ bis 16″)

Flanschnormen:

  • DIN 2501
  • ANSI B16.5

Bauform: Sandwich-Ausführung zwischen Flansche

Betriebsbedingungen

Max. Betriebsdruck: bis 25 bar

Mediumtemperatur:

  • Standard: bis +90 °C
  • Mit Temperaturschutz: bis +250 °C

Einbaulage: Horizontal oder vertikal

Durchflussrichtung: Beliebig

Materialien

Anzeigegehäuse: Edelstahl 1.4301 (304)

Ring & Rohr: Stahl oder Edelstahl 1.4571 (316Ti)

Auskleidung: Hartgummi, PTFE, Hastelloy

Messplatte: Edelstahl 316Ti oder Hastelloy

Dichtungen: Buna-N, Viton, PTFE, Klinger

Signalausgänge & Optionen

Lokale Anzeige (Standard)

Magnetische Grenzkontakte

Induktive Kontakte

Elektrischer Ausgang: 4–20 mA

Betriebsspannung: 12–36 V DC

Schutzart: IP65 / IP54 (je nach Version

Gardex

Anwendungen

  • Chemische und petrochemische Industrie
  • Öl- und Gasindustrie sowie Raffinerien
  • Wasser- und Abwasseraufbereitung
  • Kraftwerke
  • Prozess- und Versorgungsanlagen
  • Industrielle Gas- und Druckluftsysteme

Vorteile

  • Bewährtes Stauscheiben-Messprinzip
  • Geeignet für Flüssigkeiten und Gase
  • Mechanische Anzeige ohne externe Stromversorgung
  • Optional mit Grenzkontakten und 4–20 mA-Ausgang
  • Einfache Montage durch Sandwich-Design
  • Geringer Wartungsaufwand
  • Lange Lebensdauer
  • Hohe Beständigkeit gegenüber rauen Industriebedingungen
  • Verschiedene Werkstoffe und Druckstufen verfügbar
